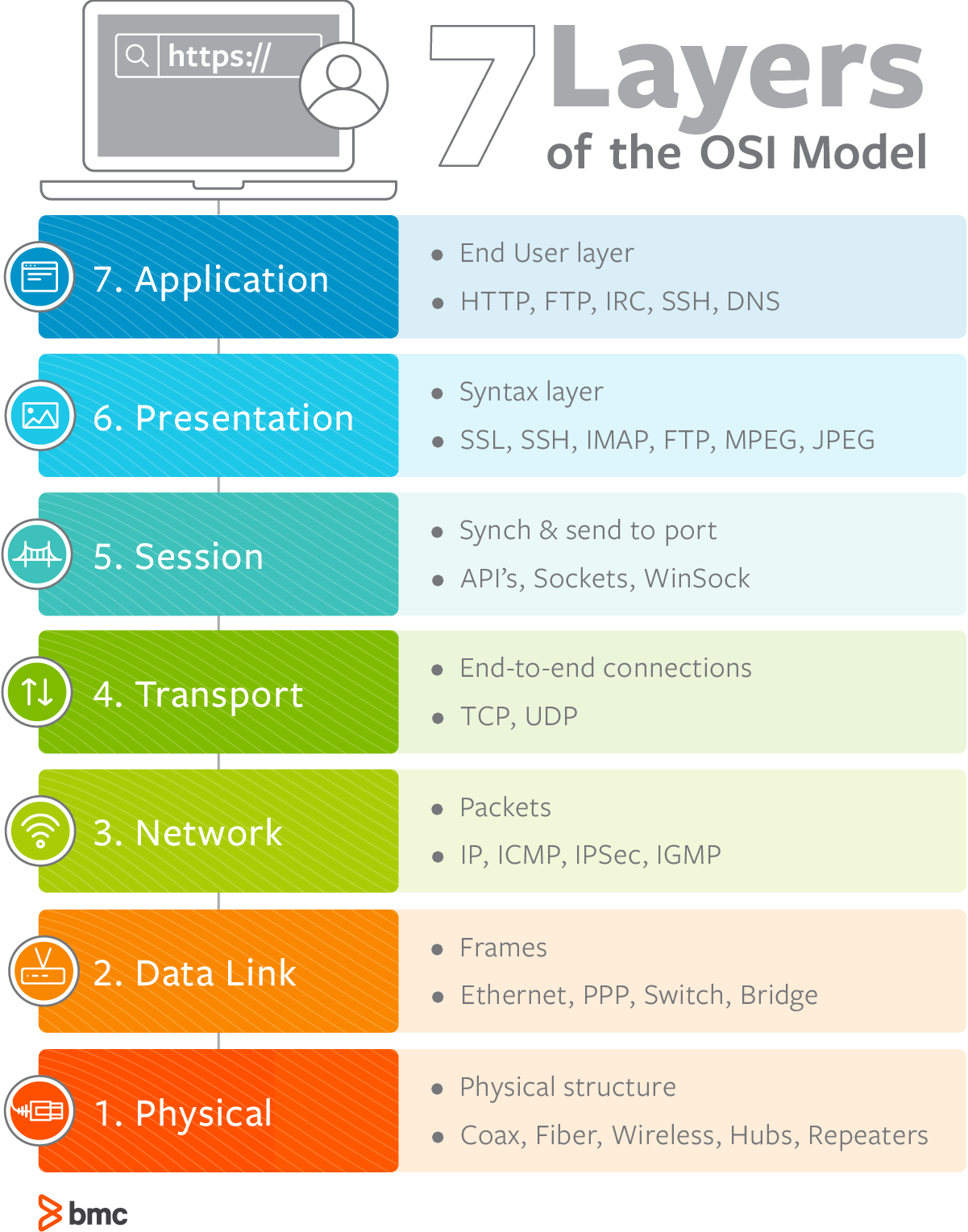

[TCP/IP] OSI 7계층, TCP/IP 4계층
1. OSI 7계층 1) 물리 계층 1계층 Physical Layer 시스템의 전기적, 물리적 표현을 나타낸다. 단지 데이터 전달 역할만을 하고, 알고리즘이나 오류 제어 기능은 존재하지 않는다. 허브, 케이블, 라우터,
karla.tistory.com
1. Application Layer
1) FTP (File Transfer Protocol)
- 파일 전송 프로토콜
2) VSFTP (Very Secure File Transfer Protocol)
- VSFTP는 보안 부분을 특히 강조한 데몬으로 Redhat,Suse,Open-BSD에서 기본 FTP로 채택하고 있다.
- 보안, 빠른 퍼포먼스, 안정성을 주요 특징으로 소개하고 있다.
③SNMP (Simple Network Management Protocol)
- SNMP는 TCP/IP 프로토콜 그룹을 이용하여 인터넷상에서 장치를 관리하기위한 기반구조이다.
- 인터넷을 감시하고 관리하기 위한 기본적인 운영을 제공한다.
④SMTP (Simple Mail Transfer Protocol)
- 전자 우편을 보내고 받는데 사용되는 TCP/IP 프로토콜이다.
⑤HTTP (Hyper Text Transfer Protocol)
- Web-Browser같은 응용프로그램을 통해 Web-Client와 Web-Server사이에 데이터를 전송하는 프로토콜 이다.
- 평문 (암호화 하지않은) 통신이기 때문에 도청이 가능하다.
⑥HTTPS (Hyper Test Transfer Protocol Secure)
- HTTP의 약점을 보안하기 위하여 HTTP 암호화나 인증 등의 구조를 더한 것 이다.
- 웹페이지의 로그인이나 쇼핑의 결제 화면 등에서 사용되고 있다.
⑦DNS (Domain Name System)
- 네트워크상에서 컴퓨터들은 IP주소를 이용하여 서로를 구별하고 통신한다.
- 사람들이 네트워크를 통해 원격의 컴퓨터에 접속하기 위해서는 IP주소를 이용하여야 하지만, 숫자의 연속인 IP주소를 일일이 외울 수 없기 때문에 쉽게 기억할 수 있는 도메인 주소 체계가 만들어 졌다.
- 도메인 주소를 IP주소로 변환시켜주거나 그 반대의 기능을 한다.
2. Transport Layer
① TCP (Transmission Control Protocol)
- 인터넷상의 컴퓨터들 사이에서 데이터를 메시지의 형태로 보내기 위해 IP와 함께 사용되는 프로토콜이다. IP가 실제로 데이터의 배달처리를 하는 동안, TCP는 데이터 패킷을 추적 관리한다.
- TCP는 연결지향 프로토콜인데, 이것은 메시지들이 각단의 응용프로그램들에 의해 교환되는 시간동안 연결이 확립되고 유지되는 것을 의미한다.
- TCP는 IP가 처리 할 수 있도록 메시지를 여러개의 패킷들로 확실히 나누고, 반대편에서는 완전한 메시지로 패킷들을 재조립할 책임이 있다.
② UDP (User Datagram Protocol)
- UDP는 IP를 사용하는 네트워크 내에서 컴퓨터들 간에 메시지들이 교환될 떄 제한된 서비스만을 제공하는 통신 프로토콜이다.
- UDP 는 TCP와는 달리 메시지를 패킷으로 나누고, 반대편에서 재조립하는 등의 서비스는 제공하지 않는다.
- 교환해야할 데이터가 매우 적은 네트워크 응용프로그램들은 처리시간 단축을 위해 Tcp보다 UDP를 쓴다.
③SCTP (Stream Control Transmission Protocol)
- TCP와 UDP의 단점을 개선한 전송계층 기술로 고속전송과 신뢰성을 보장한다.
- Flow control : 시간당 송신자가 보내는 패킷의 양이 수신자가 수신할 수 있는 패킷의 양을 넘어서지 않게 하는 것이다.
3. Network Layer
① IP (Internet Protocol)
- TCP/ IP 기반의 인터넷 망을 통하여 데이터 전달을 담당하는 프로토콜이다.
- 패킷의 완전한 전달을 보장하지 않는다.
- IP패킷 헤더 내에 수신 및 발신 주소를 포함한다.
② ICMP (Internet Control Message Protocol)
- 인터넷 계층 프로토콜 중 ICMP는 호스트 또는 라우터 사이에 오류정보, 제어 메세지를 전달하는데 사용
- 주로 IP가 이용하지만 ping과같은 응용프로그램이 직접 사용하는 경우도 있다.
③ IGMP (Internet Group Message Protocol)
- 로컬 네트워크상의 멀티캐스팅 그룹관리를 위한 프로토콜
- 하나의 라우터와 여러 호스트로 구성되는 서브네트워크 상에서, 호스트들이 어떤 멀티캐스트 그룹에 속하는 가를 라우터가 알도록 하기위한 일종의 그룹 관리용 프로토콜
- ICMP, IGMP등은 데이터 전송용 프로토콜이 아니고, 네트워크상에 이벤트 또는 변화를 알리는데 사용되는 제어용 프로토콜이다.
④ ARP (Address Resolution Protocol)
- 인터넷에 연결되는 모든 호스트는 네트워크 계층 주소에 해당하는 32bit의 IP주소를 가지고 있다.
- LAN에서 어떤 컴퓨터에 IP패킷을 물리적으로 전달하기 위해서는 먼저 그 장비의 MAC주소를 알아야 하는데 어떤 장비의 IP주소를 가지고 그 장비의 MAC 주소를 알아내기 위한 절차(프로토콜)를 ARP 라고 한다.
- 동일한 목적지 호스트에 IP패킷을 연속하여 보낼 때 매번 ARP를 사용하면 ARP를 처리하기 위한 패킷들을 자주 전송하게 되어 대역 이용률이 떨어진다. 이와같이 매번 ARP request 패킷을 방송하지 않도록 하기위하여, ARP로 얻은 최근의 정보를 캐시에 기록해 두는 것이 효율적이다.
⑤ RARP (Reverse Address Resolution Protocol)
- ARP의 역과정 , 즉 48 비트의 MAC주소로부터 그 장비의 32비트 IP 주소를 알아내는 과정을 RARP 라고 한다.
4. Data-Link Layer
① 이더넷
- 회선상에서 데이터를 전송하는 여러 가지 방식들중 현재 전세계적으로 90%이상 사용되는 대표적인 네트워크 형태이다.
- 데이터를 전송하기 위해 CSMA/CD 라는 약속을 사용하며 전송속도는 현재 10~1000Mbps 까지 다양하게 존재한다.
- 이더넷에 접속되어 있는 장치들은 어느때라도 데이터를 전송할 수 있는데, 전송하기 전에 회선이 사용 중인지 감시하고 있다가 회선이 비어 있을 때 데이터를 전송한다. 만약 데이터를 전송하는 시점에 다른 장치가 동시에 전송을 개시하면 충돌이 발생하게 되며, 충돌한 데이터들은 버려지고 데이터를 전송한 장치들에게 재전송을 요구하게 된다.
